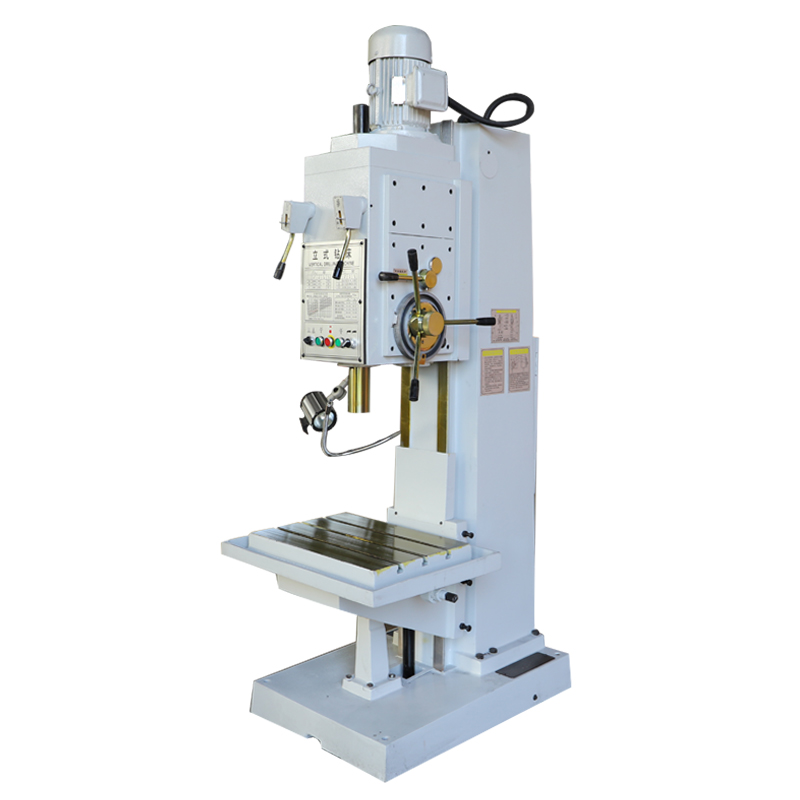

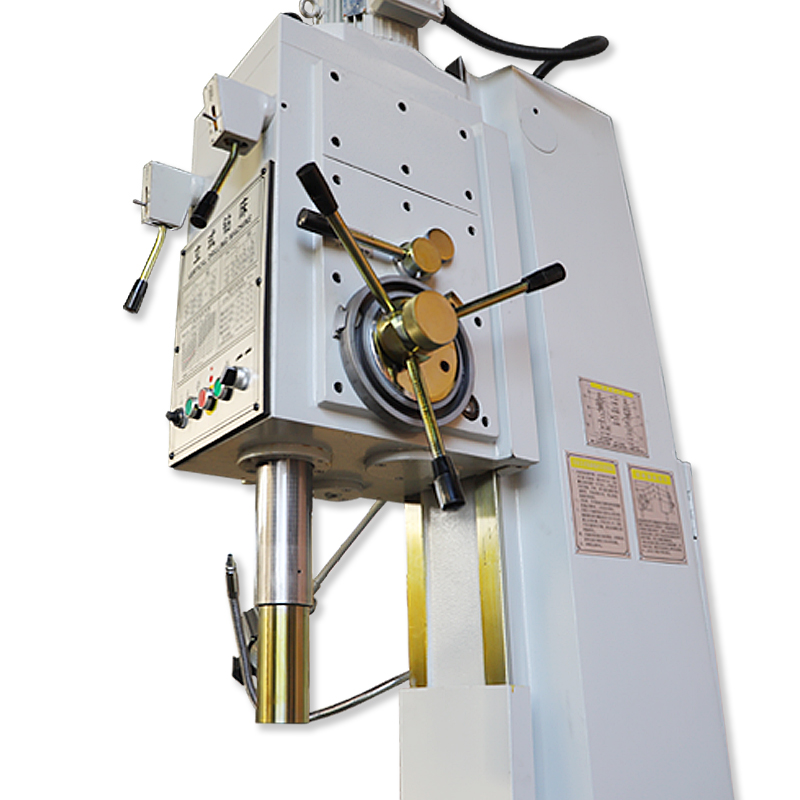

Z5140立式鉆床特點：
刀具和工件的運動是由執行件帶動的，執行件的運動是由傳動鏈現的。各類所需的運動不同，其傳動系統中的傳動鏈也不相同。立式鉆床的傳動系統是實現立式鉆床加工過程全部成形運動和輔助運動的傳動裝置的總和，其兩端是執行件和動力源。
執行件和動力源與傳動裝置按一定的規律排列組成傳動鏈，即傳動鏈?zhǔn)鞘箘?dòng)力源與執行件以及兩個有關的執行件保持運動聯系的一系列順序排列的傳動件。這些傳動件相結合形成了一定的傳動聯系。聯系動力源和執行件的傳動鏈，稱為外聯系傳動鏈：聯系兩個執行件間的傳動鏈，稱為內聯系傳動鏈。立式鉆床的傳動系統就是由各種傳動鏈組成的。傳動鏈則是按一定的功能要求依據傳動原理構成的。
Z5140立式鉆床技術參數:
| 主要技術參數 | Z5140A |
| 鉆孔直徑mm | 40 |
| 主軸進給抗力N | 16000 |
| 主軸扭矩N.m | 350 |
| 主電機功率kw | 3 |
| 主錐孔錐度NO | 4 |
| 主軸轉速r.p.m | 31.5-1400(12級) |
| 主軸每轉進給量mm/rev | 0.056 -1.80(9級) |
| 主軸行程mm | 250 |
| 主軸箱行程mm | 200 |
| 主軸跨距mm | 335 |
| 工作臺行程（手動）mm | 300 |
| 主軸端面至工作臺距離mm | 750 |
| 工作臺尺寸mm | 480×560 |
| 機床重量kg | 1250/1350 |
| 外形尺寸mm | 1090×900×2530 |
| 包裝箱尺寸mm | 1410×1140×2620 |
