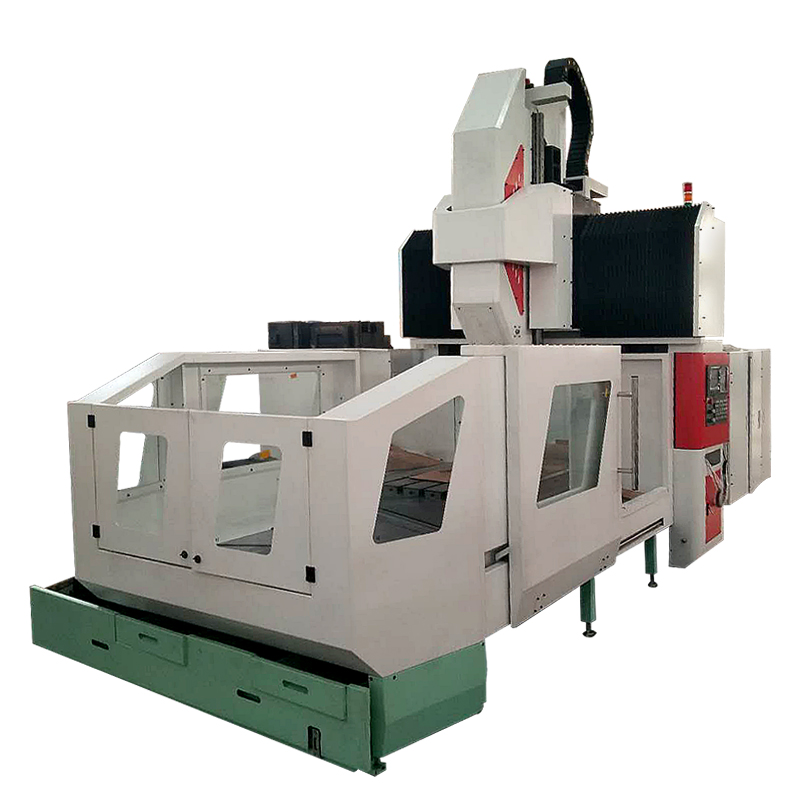

GL3016數控龍門加工中心技術參數：
| 產 品 型 號 | 單 位 | GL3016 | |||
| 工作臺 | 工作臺尺寸 | mm | 1400×3000 | ||
| 兩立柱間距離 | mm | 1600 | |||
| 允許荷重 | Kg | 5000 | |||
| T型槽尺寸 | mm×個 | 22×7 | |||
| 加工范圍 | 工作臺行程——X軸 | mm | 2200 | ||
| (滑鞍行程) ——Y軸 | mm | 1500 | |||
| 主軸行程 ——Z軸 | mm | 700 | |||
| 主軸端面至 | 大 | mm | 850 | ||
| 工作臺面距離 | 小 | mm | 150 | ||
| 主 軸 | 錐孔(7:24) | BT50-Φ155 | |||
| 轉數范圍 | r/min | 40～6000 | |||
| 輸出扭矩 | N·m | 116 | |||
| 主軸電機功率 | kW | 18.5 | |||
| 進 給 | 切削進給速度范圍 | mm/min | 1～10000 | ||
| 快速移動 | X軸 | m/min | 20 | ||
| Y軸 | 20 | ||||
| Z軸 | 16 | ||||
| 三軸電機 | X軸 | KW/NM | 5.9/28 | ||
| Y軸 | 5.9/28 | ||||
| Z軸 | 5.9/28 | ||||
| 三軸絲桿 | X軸 | mm | Φ63-16 | ||
| Y軸 | Φ50-12 | ||||
| Z軸 | Φ40-12 | ||||
| 三軸線軌 | X軸 | mm | 2-55 | ||
| Y軸 | 3-45 | ||||
| Z軸 | 4-45 | ||||
| 機床 | X軸 | 執行標準: | mm | 0.025 | |
| 定位精度 | Y軸 | JB/T8771.4-1998 | 0.02 | ||
| Z軸 | 0.015 | ||||
| 重復 | X軸 | 執行標準: | mm | 0.014 | |
| 定位精度 | Y軸 | JB/T8771.4-1998 | 0.012 | ||
| Z軸 | 0.01 | ||||
| 主機重量 | Kg | 18000 | |||
| 電氣總?cè)萘?/td> | KVA | 48 | |||
| 機床輪廓尺寸 | mm | 8300×3050×4100 | |||
