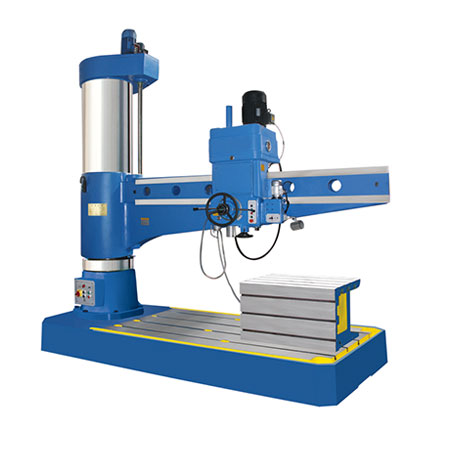

Z30125搖臂鉆床特點：
1、采用機械變速機構，可節省輔助時間。
2、主軸正反轉，停車(制動)，變速、空檔等動作，用一個手柄控制，操縱輕便。
3、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
4、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
5、有完善的安全保護裝置和外柱防護。
6、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為大延長。
Z30125搖臂鉆床技術參數：
| 主要規格與參數 | 單位 | 30125×41/1 | |
| 鉆孔直徑 | mm | 125 | |
| 主軸中心線至立柱母線距離 | 大 | mm | 4000 |
| 小 | mm | 580 | |
| 主軸箱水平移動距離 | mm | 3400 | |
| 主軸端面至底座工作面距離 | 大 | mm | 2500 |
| 小 | mm | 750 | |
| 搖臂升降距離 | mm | 1800 | |
| 搖臂升降速度 | m/min | 0.6 | |
| 搖臂回轉角度 | degree | 360° | |
| 主軸圓錐孔（莫氏） | morse | 6 | |
| 主軸轉速范圍 | r/min | 6.3~800 | |
| 主軸轉速級數 | steps | 22 | |
| 主軸進給量范圍 | mm/r | 0.06~3.2 | |
| 主軸進給量級數 | steps | 16 | |
| 主軸行程 | mm | 560 | |
| 刻度盤每轉鉆孔深度 | mm | 170 | |
| 主軸允許扭轉力矩 | kN·m | 3.2 | |
| 主軸允許進給抗力 | kN | 50 | |
| 主電機功率 | kw | 18.5 | |
| 搖臂升降電機功率 | kw | 5.5 | |
| 主軸箱、立柱、搖臂液壓夾緊電機功率 | kw | 0.75 | |
| 機床冷卻泵電機功率 | kw | 0.09 | |
| 機床重量（約） | kg | 28500 | |
